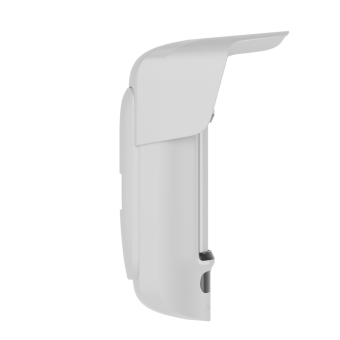

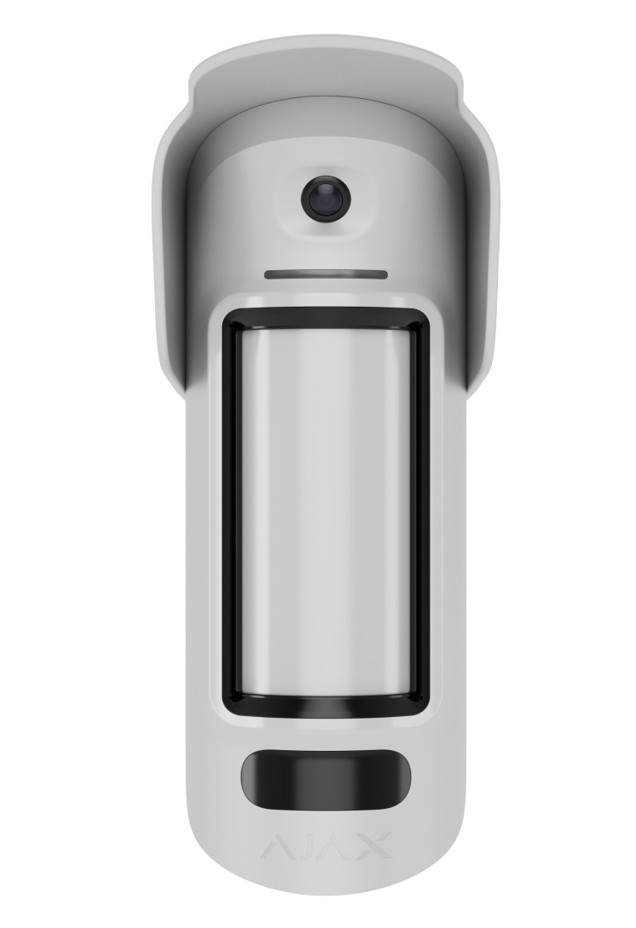

AJAX MotionCam Outdoor HighMount (PhOD)
Détecteur de mouvement PIR sans fil avec des possibilités de vérification photo étendues. Pour une installation à l'extérieur à une hauteur de 2–4 m!
(compatible avec centrale HUB2/HUB2PLUS uniquement)
ATTENTION !!
Le MotionCam Outdoor HighMount (PhOD) Jeweller ne dispose pas d'une fonction d'immunité contre les animaux de compagnie.
Toutes les menaces détectées et vérifiées
Le MotionCam Outdoor HighMount (PhOD) Jeweller est un détecteur de mouvement sans fil conçu principalement pour les sites éloignés, entrepôts et sites industriels, mais tout aussi adapté aux bureaux et aux résidences privées. Le dispositif peut être installé à des hauteurs allant de 2 à 4 m, ce qui permet de protéger une vaste zone sans zones aveugles. Équipé d'un appareil photo intégré, il permet une évaluation rapide de la situation sur le site protégé. Cela devient possible grâce à plusieurs types de vérification photo disponibles : par alarme, par scénario, par calendrier, par armement/désarmement et à la demande. Le filtre de fausses alarmes identifie les facteurs non menaçants, tels que les branches d'arbres qui se balancent ou les flux de chaleur. Le support pivotant en métal permet un ajustement flexible de l'angle de vision.
Capture les mouvements là où cela est le plus nécessaire
Garantissez la sécurité de vos locaux commerciaux jour et nuit, sans zones mortes ni fausses alertes. Le MotionCam Outdoor HighMount (PhOD) Jeweller détecte les mouvements à une distance de 15 m. Le détecteur prend instantanément une série de photos afin que l'utilisateur puisse vérifier la cause de l'alarme. Toutes les alarmes font l'objet d'un contrôle approfondi au niveau du logiciel et du matériel. Au niveau logiciel, le dispositif utilise des algorithmes tels que SmartDetect et LISA. Au niveau matériel, il est équipé de deux types de capteurs : deux capteurs PIR et un capteur micro-ondes, afin d'offrir une détection de mouvement à double technologie. De plus, une lentille Fresnel distingue les diagrammes PIR des personnes et du bruit thermique.
Aucun intrus ne passe inaperçu
Capteur PIR
Le détecteur MotionCam Outdoor HighMount (PhOD) Jeweller est équipé de deux capteurs PIR pour garantir une détection précise des mouvements. Un capteur est chargé de la détection de mouvement dans la zone proche, tandis que l'autre détecte le mouvement dans la zone de détection à longue portée.
Capteur à micro-ondes en bande K
Le dispositif ne réagit que lorsque les capteurs PIR et à micro-ondes sont déclenchés. Lorsque le capteur PIR détecte le mouvement d'un objet dont la température est similaire à celle du corps humain, le dispositif effectue un balayage des ondes radio à l'aide du capteur à micro-ondes en bande K. Ainsi fonctionne la double technologie de détection de mouvement. Contrairement aux capteurs traditionnels en bande X, le capteur en bande K offre une précision accrue et une efficacité énergétique supérieure. L'impact sur la durée de vie de la batterie est donc minime et les déclenchements intempestifs sont nettement moins nombreux. En outre, le capteur est totalement sûr et ne présente aucun risque pour la santé.
Filtre d'interférence thermique
SmartDetect
Lorsque le système est armé, le détecteur analyse en permanence le diagramme thermique du capteur PIR, y compris l'intensité du rayonnement infrarouge, la taille de la tache thermique, la vitesse de déplacement, le temps passé dans la zone de détection et d'autres paramètres. L'algorithme SmartDetect élimine instantanément et avec une grande précision les déclenchements intempestifs potentiels, tels que les phares, les dispositifs d'éclairage et les flux de chaleur. Par conséquent, le détecteur réagit avec précision aux mouvements humains, sans déclenchements intempestifs.
Compensation de température
La compensation de température est un mécanisme logiciel qui maintient le contraste du diagramme thermique même si la température ambiante est proche de la température du corps humain. À chaque mesure de la température ambiante, le détecteur corrige les données du capteur PIR en fonction de la table de coefficients stockée dans sa mémoire. Le détecteur est efficace sur toute la plage de température de fonctionnement.
Niveau de sensibilité
Le MotionCam Outdoor HighMount (PhOD) Jeweller propose trois niveaux de sensibilité, ajustables via l'application Ajax. Le niveau de sensibilité optimal dépend du type du site, de la présence de sources potentielles de fausses alarmes et des spécificités de la zone protégée. Un faible niveau de sensibilité est adapté aux zones sujettes aux déclenchements intempestifs, la sensibilité normale étant idéale pour la plupart des sites, tandis qu'un niveau élevé est recommandé pour les zones sans obstacles.
Installation professionnelle

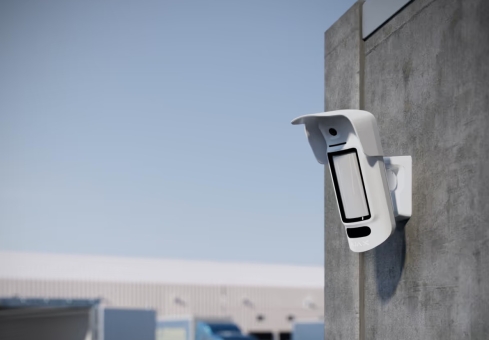

L'installation et la configuration appropriées d'un détecteur de mouvement sont essentielles à la détection rapide des menaces. Le MotionCam Outdoor HighMount (PhOD) Jeweller doit être installé sur une surface verticale à une hauteur de 2 à 4 m. L'angle d'inclinaison du dispositif doit être réglé à l'aide du support pivotant. Les capteurs du détecteur doivent être orientés vers le chemin d'intrusion prévu.
Le MotionCam Outdoor HighMount (PhOD) Jeweller est équipé d'une caméra pour évaluer rapidement la situation sur le site. Le dispositif prend une série de photos dès qu'il détecte un mouvement. Ces photos sont combinées sous forme de GIF ou MP4 pour illustrer l'évolution de la situation en dynamique. Le détecteur extérieur peut prendre une série de photos à la demande de l'utilisateur à partir d'une application mobile Ajax, quel que soit le mode de sécurité. En outre, le dispositif peut prendre des photos selon un calendrier défini, par armement/désarmement, ou lorsque des dispositifs sélectionnés dans le système déclenchent une alarme.
Une autonomie remarquable
Le MotionCam Outdoor HighMount (PhOD) Jeweller offre une autonomie impressionnante : jusqu'à 3 ans de fonctionnement avec les batteries préinstallées. Le système avertit à l'avance le centre de télésurveillance et les utilisateurs des niveaux de batterie faibles.
Un bloc d'alimentation externe 12–24 V⎓ peut être connecté au détecteur. Ainsi, les batteries préinstallées peuvent servir de source d'alimentation de secours. Une alimentation externe n'est pas nécessaire pour que le dispositif reçoive des mises à jour over-the-air.

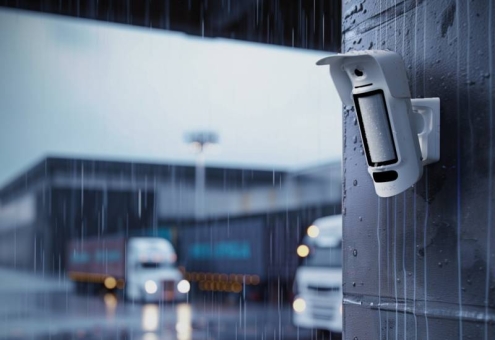

Prêt pour la chaleur et le froid
Le MotionCam Outdoor HighMount (PhOD) Jeweller est prêt à fonctionner par tous les temps. Le dispositif résiste à la chaleur jusqu'à +60 °С et au froid jusqu'à −25 °С. En outre, le détecteur peut être installé avec la casquette pour protéger le système anti-masque de la pluie et de la neige.
Spécifications techniques
Communication
Technologie de communication Jeweller
Technologie propriétaire de communication sans fil pour transmettre les commandes, les alarmes et les événements.
Caractéristiques clés :
Communication bidirectionnelle.
Protection avancée contre le sabotage.
Chiffrement par blocs avec une clé dynamique.
Notifications instantanées.
Commande et configuration à distance dans les applications Ajax.
Bandes de fréquences
866,0 à 866,5 MHz
868,0 à 868,6 MHz
868,7 à 869,2 MHz
905,0 à 926,5 MHz
915,85 à 926,5 MHz
921,0 à 922,0 MHz
Dépend de la région de vente.
Puissance apparente rayonnée (PAR) maximale
jusqu’à 25 mW
Régulation automatique de puissance pour réduire la consommation d'énergie et les interférences radio.
Modulation du signal radio
GFSK
Portée du signal radio
jusqu'à 1 700 m
Entre le dispositif et la centrale (ou le prolongateur de portée) en champ ouvert.
Calculer la portée des communications radio dans l'installation
Communication chiffrée
Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.
Saut de fréquence
Pour éviter les interférences radio et le brouillage.
Technologie de communication Wings
Technologie propriétaire de communication sans fil pour transmettre les vérifications photo.
Caractéristiques clés :
Communication bidirectionnelle.
Protection avancée contre le sabotage.
Chiffrement par blocs avec une clé dynamique.
Les paquets de données sont rechargés en cas d'erreurs de transmission.
Contrôle de réception des photos.
Bandes de fréquences
866,0 à 866,5 MHz
868,0 à 868,6 MHz
868,7 à 869,2 MHz
905,0 à 926,5 MHz
915,85 à 926,5 MHz
921,0 à 922,0 MHz
Portée du signal radio
jusqu'à 1 700 m
Entre le dispositif et la centrale (ou le prolongateur de portée) en champ ouvert.
Calculer la portée des communications radio dans l'installation
Communication chiffrée
Toutes les données stockées et transmises sont protégées par un chiffrement par blocs avec une clé dynamique.
Saut de fréquence
Pour éviter les interférences radio et le brouillage.
Détection
Éléments sensibles
2 × capteur PIR
1 × capteur à micro-ondes en bande K
Fréquence de fonctionnement : 24 GHz.
Distance de détection des mouvements
jusqu'à 15 m
Lors de l'installation à une hauteur de 2–4 m.
Elle dépend également du niveau de sensibilité réglé dans les paramètres du dispositif.
Angle de détection de mouvement
horizontal : 90°
Vitesse de détection de mouvement
de 0,3 à 2,0 m/s
La direction de la lentille du détecteur doit être perpendiculaire à la voie probable d'intrusion dans la zone protégée.
Sensibilité
3 niveaux
Ajustée par un PRO ou par un utilisateur avec les droits d'administration dans l'application Ajax.
Prévention des déclenchements intempestifs
SmartDetect
Algorithmes logiciels.
Compensation de température
Détection efficace des mouvements à des températures allant de –25°C à +60°C.
zone
Levée de doute
Photo par alarme
L'appareil photo intégré est activé si le détecteur est armé et lorsqu'un mouvement est détecté.
Photo à la demande
L'utilisateur prend des photos à tout moment ou lorsque le détecteur est armé (selon la configuration). Cette fonction est désactivée par défaut.
Photos par scénario
La caméra du détecteur prend automatiquement des photos lorsque d'autres détecteurs Ajax sont déclenchés. La fonction n'est pas configurée par défaut.
Photo par calendrier
Le détecteur prend automatiquement des photos à l'heure prévue. La fonction n'est pas configurée par défaut.
Photo par armement/désarmement
Le détecteur prend automatiquement des photos lorsque l'état de sécurité est modifié.
Définition photo réglable
640 × 480 px
320 × 240 px (par défaut)
Ajustée par un PRO ou par un utilisateur avec les droits d'administration dans l'application Ajax.
Angle de vue de l'appareil photo
horizontal : 115°
vertical : 84°
Image HDR
Améliore la précision des détails dans les scènes lumineuses et sombres.
Rétroéclairage IR
Pour prendre des photos la nuit ou dans des conditions de faible luminosité.
Série de photos
de 1 à 5 images avec une définition de 320 × 240 px
de 1 à 3 images avec une définition de 640 × 480 px
Ajustée par un PRO ou par un utilisateur avec les droits d'administration dans l'application Ajax.
Délai de livraison des photos
jusqu'à 9 secondes (définition 320 × 240 px)
jusqu'à 20 secondes (définition 640 × 480 px)
Le délai de livraison des photos dépend de la définition de l'image (définie dans les paramètres du dispositif).
Recommandations
Il est recommandé d'installer le détecteur à une hauteur de 2–4 m.
La fonction d'immunité aux animaux de compagnie n'est pas disponible pour ce dispositif.
Le dispositif est conçu pour un usage intérieur et extérieur.
Protection anti-sabotage
Alarme du bouton anti-sabotage
Notifications de tentatives de retrait du détecteur du panneau de montage.
Magnétomètre
détecte les tentatives de basculement, de déplacement du détecteur ou de son détachement de la surface
Système anti-masquage
détecte les tentatives de bloquer la vue du détecteur
Vis de fixation
sécurise le dispositif sur le SmartBracket
Protection contre l'usurpation des données
authentification de dispositif
Détection de l'échec de communication
après 36 secondes
La durée de détection dépend des paramètres Jeweller/Fibra.
Alimentation principale
Batterie
6 × CR123A
Préinstallées.
Type
type C
Durée de vie estimée de la batterie
jusqu'à 3 ans
Tension opérationnelle du détecteur
3,8−6,5 V⎓
Tension nominale opérationnelle du détecteur
6 V⎓
Consommation électrique du détecteur au repos à la tension nominale
45 μA
Consommation électrique maximale de la sirène à la tension nominale
1 200 mA
Capacité totale de la batterie
4 800 mAh
Faible tension de la batterie
4,2 V⎓
Faible tension de récupération de la batterie
5,0 V⎓
Tension de la batterie en fin de vie
3,8 V⎓
Le dispositif est éteint.
Capacité de la batterie en fin de vie
300 mAh
Alimentation externe (NON FOURNI !)
Tension de fonctionnement de l'alimentation externe
12−24 V⎓
Les batteries sont utilisées comme solution de secours lorsqu'une alimentation externe est connectée.
Boîtier
Dimensions avec le support pivotant
234 × 98 × 230 mm
Dimensions sans le support pivotant
234 × 98 × 137 mm
Poids avec le support pivotant
1,010 g
Poids sans le support pivotant
620 g
Température de fonctionnement
de −25°C a +60°C
Humidité admissible
jusqu'à 95 %
Indice de protection
IP55
Garantie 24 mois à partir de la date de vente
Kit complet
MotionCam Outdoor HighMount (PhOD) Jeweller
6 × batterie CR123A (préinstallées)
Panneau de montage SmartBracket

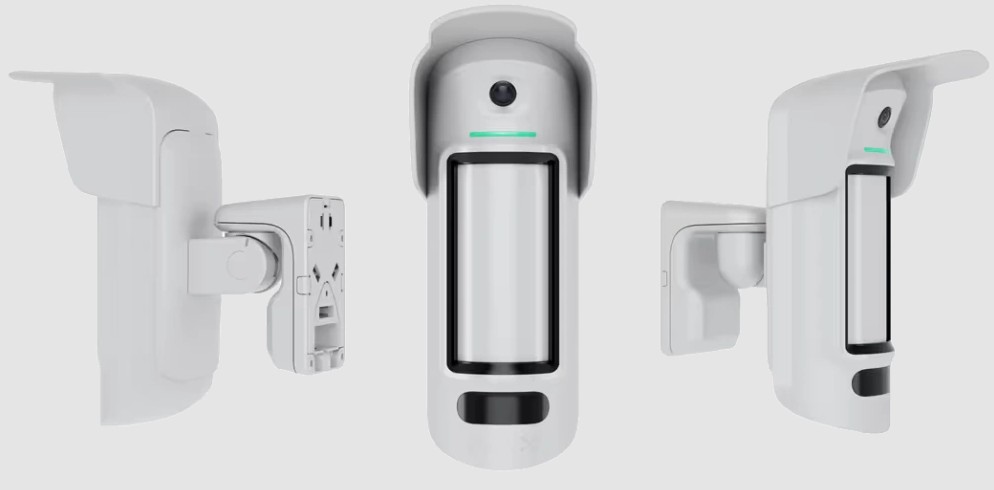

Support pivotant
Capuche
Kit d’installation
Guide de démarrage rapide
