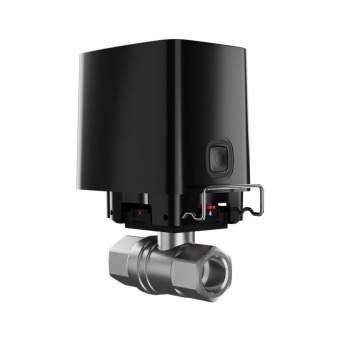

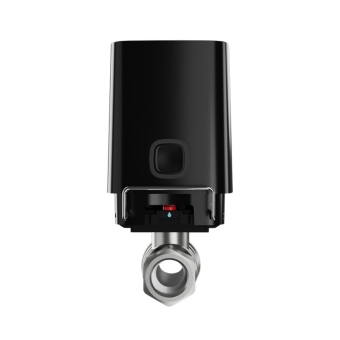

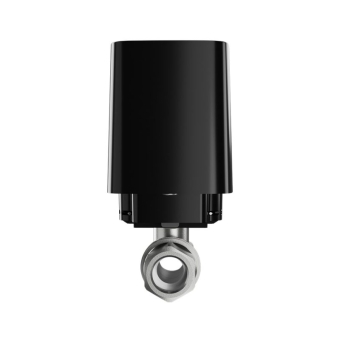

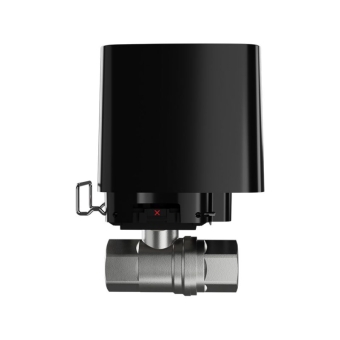

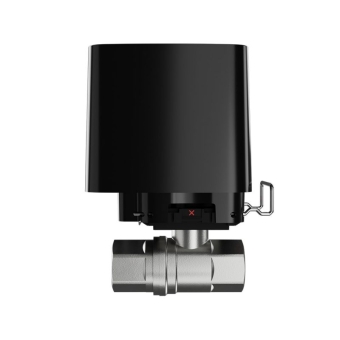

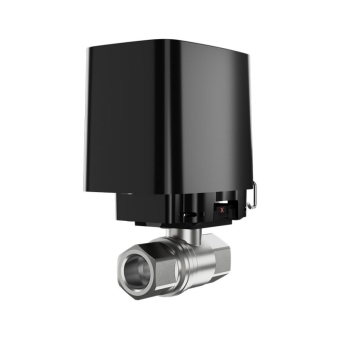

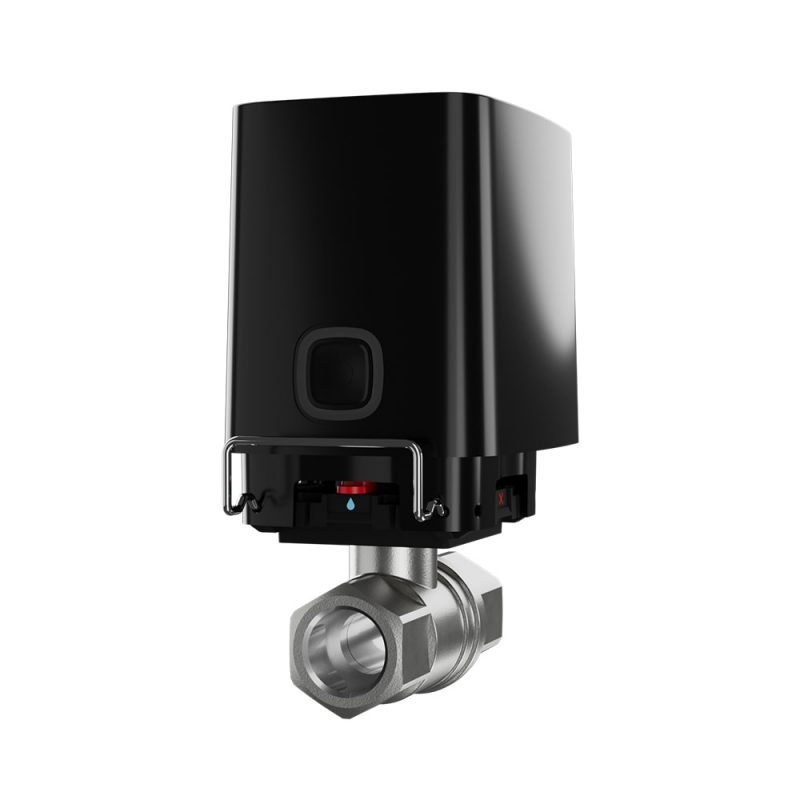

AJAX WaterStop (1/2"), NOIR
Vanne d’arrêt d’eau avec contrôle à distance AJAX Jeweller
ATTENTION : Article NON REPRIS, NI ÉCHANGÉ (en raison de la nature du produit)
Pas une goutte de problèmes
Ajax WaterStop coupe automatiquement l'eau en 7 secondes sur un site équipé d'un système de sécurité Ajax si LeaksProtect ou un détecteur de fuite d'eau tiers est déclenché. Le dispositif combine une vanne de qualité et un moteur électrique puissant.
Vous pouvez contrôler Ajax WaterStop et vérifier son état depuis n'importe où dans le monde : il vous suffit d'une connexion Internet et d'une application Ajax. Vous pouvez également créer un scénario pour couper l'eau à une heure précise ou lors de l'armement du système.
Le matériel résistant à l'épreuve du temps
- Moteur électrique
- Bouton de commande de l'alimentation en eau
- Verrou permettant le montage du moteur électrique sans outils
- Support avec poignée pour l'arrêt manuel
- Vanne RuB
Coupure de l'arrivée d'eau en 7 secondes
Ajax WaterStop est équipé d’un moteur puissant dont le couple peut atteindre 8,5 N·m. Cela suffit pour fermer même une vanne bloquée sans risquer de l’endommager.
Dans des conditions normales, Ajax WaterStop coupe l’eau en 7 secondes après la commande ou automatiquement par scénario chaque fois que LeaksProtect ou un détecteur tiers détecte une fuite. Avec un tuyau de ¾ de pouce et une pression de 2,5 bars dans le système d’alimentation en eau, moins d’un litre d’eau s’échappe.
Dans le système de prévention des fuites d'eau basé sur Ajax, chaque appareil fonctionne avec des batteries préinstallées ou dispose d'une alimentation de secours en cas de panne de courant. Le système surveille l'installation 24 heures sur 24, 7 jours sur 7, ce qui vous permet de protéger votre propriété en toute tranquillité d'esprit.
- Permet de fermer même une vanne bloquée
- Convient aux installations dont l'alimentation électrique est absente ou instable
Protégé à tous les niveaux
Ajax WaterStop est idéal pour contrôler l'approvisionnement en eau chaude et froide tout en étant prêt à fonctionner dans des environnements difficiles. Grâce à sa protection supplémentaire, Ajax WaterStop résiste aux surintensités et signale les surchauffes, ce qui rend impossible toute défaillance du moteur électrique, même lorsque la vanne d'arrêt est bloquée.
- Notification de surchauffe
- Protection contre les surintensités
Vanne d'arrêt solide tout-en-un
Ajax WaterStop est disponible en trois versions avec des vannes différentes : ½" (DN 15), ¾" (DN 20), ou 1" (DN 25). Il s'agit des tailles les plus courantes utilisées pour répondre à toutes les demandes, qu'il s'agisse d'installations commerciales ou résidentielles. En outre, l'actionneur électrique est compatible avec tous les robinets à tournant sphérique conformes à la norme ISO 5211. Ainsi, lorsqu'il s'agit de tâches et de dimensions spécifiques, il suffit au plombier d'installer une vanne compilable présente sur tous les marchés et à l'installateur de raccorder facilement l'actionneur électrique.
Installation sans travaux de construction
Le mythe selon lequel les systèmes anti-inondation sont difficiles à installer est brisé. Ajax a réussi à rendre le processus d'installation coûteux, long et poussiéreux plus facile que jamais. Grâce à une conception matérielle et logicielle de pointe, nous avons pu introduire des capacités avancées avec une grande autonomie dans un format compact. Les détecteurs de fuites d'eau ultra-compacts Ajax conviennent aux endroits difficiles d'accès et ne nécessitent pas le démontage du boîtier : ils peuvent être posés sur une surface horizontale sans être fixés. La vanne d'arrêt s'installe facilement dans un système de plomberie existant. L'unité d'actionnement ne nécessite pas de câbles et s'adapte aux espaces restreints, ayant quatre positions d'installation possibles par rapport à la vanne.
Fonctionnement autonome et des performances stables pendant des années
Batteries
Aucun passage de câble supplémentaire n'est nécessaire : Ajax WaterStop est autonome et indépendant du réseau 110 ou 220 V~. Avec une durée de vie des batteries de 3 ans et l'absence de fils, le processus d'installation prend beaucoup moins de temps et d'efforts. Les applications Ajax informent à l'avance le technicien chargé de l'installation et les utilisateurs du faible niveau de la batterie. Les batteries sont remplaçables. Après trois ans de fonctionnement, l'installateur les remplace et Ajax WaterStop continue de fonctionner comme avant.
- Jusqu'à 3 ans de fonctionnement avec les batteries préinstallées
- Avertissement de batterie faible dans l'application
- Batterie CR123A remplaçable
Alimentation externe (non fournie)
Lorsqu'un fonctionnement permanent de la vanne d'arrêt est nécessaire ou que le lieu d'installation est soumis à des températures extrêmes, les batteries peuvent se décharger plus rapidement. Il est possible de brancher une source d'alimentation de 9 à 12 V⎓ en option, ce qui permettra d'éviter les remplacements de batterie fréquents et de réduire les coûts de service. Les batteries préinstallées assureront une continuité de service, même en cas de panne de courant, pour que Ajax WaterStop fonctionne sans problème.
- Connexion à l'alimentation 9–12 V⎓
- Batteries préinstallées comme source d'alimentation de secours
NB: Il est nécessaire d'acheter une alimentation de 9–12 V ⎓ séparément car elle n'est pas fournie dans le kit complet Ajax WaterStop.
Technologies uniques sans fil
Le système Ajax utilise une communication radio bidirectionnelle sécurisée basée sur le protocole propriétaire Jeweller. Il prend en charge le chiffrement par blocs et l'authentification de l'appareil pour chaque session avec la centrale afin d'empêcher le sabotage, l'usurpation ou le vol des données.
La technologie Ajax sans fil garantit une portée de communication des signaux radio jusqu'à 1 100 mètres en champ libre : une distance moyenne plus longue que les solutions des autres fabricants sur le marché.
Le contrôle automatique de la consommation d'énergie le rend économe en énergie, car il n'utilise pas toujours la puissance maximale des émetteurs radio des dispositifs du système. Le dispositif est également plus stable, car il utilise des fréquences radio avec moins d'interférences. Pour se protéger contre les interférences radio et l'interception de signaux, les centrales Ajax utilisent le saut de fréquence : le système change automatiquement de fréquence et informe l'entreprise de sécurité et les utilisateurs du brouillage.
- Jusqu'à 1 100 mètres de portée de communication radio avec une centrale
- Communication bidirectionnelle chiffrée
- Notifications en cas d'interférence et de perte de connexion
Jeweller
Le protocole radio Ajax utilise ping pour afficher l'état actuel des appareils et pour transmettre les alarmes, les événements et toutes les valeurs mesurées aux applications Ajax. Il est doté d'un système de chiffrement et d'authentification pour lutter contre l'usurpation des données.
Spécifications
Connexion
Technologie de communication Jeweller
Technologie propriétaire de communication sans fil pour transmettre les événements.
Caractéristiques :
Communication bidirectionnelle.
Protection contre l'usurpation des données.
Chiffrement par bloc avec une clé dynamique.
Notifications instantanées.
Configuration à distance via les applications Ajax.
En savoir plus
Bandes de fréquences radio
866,0 à 866,5 MHz
868,0 à 868,6 MHz
868,7 à 869,2 MHz
905,0 à 926,5 MHz
915,85 à 926,5 MHz
921,0 à 922,0 MHz
Dépend de la région de vente.
Puissance apparente rayonnée (PAR) maximale
jusqu’à 20 mW
Ajustement automatique de la puissance pour réduire la consommation d'énergie et l'effet du brouillage sur un canal radioélectrique.
Modulation du signal radio
GFSK
Portée de la communication radio
jusqu'à 1 100 m
Entre l'appareil et la centrale (ou le prolongateur de portée du signal radio), en champ ouvert.
Chiffrement du signal radio
Le chiffrement par blocs avec une clé dynamique protège toutes les données stockées et transmises.
Saut de fréquence
Empêche les interférences radio et le brouillage.
Composants opérationnels
Vanne d'arrêt
Vanne RuB de ½" (DN 15), ¾" (DN 20) ou 1" (DN 25) incluse dans le kit complet.
Moteur électrique
Ouvre ou ferme la vanne.
Bride de montage
Pour installer un moteur électrique sur une vanne d'arrêt.
Verrous de montage
Pour fixer un moteur électrique sur une vanne d'arrêt.
Le kit complet comprend deux options :
standard (préinstallé)
anti-sabotage.
Vanne d'arrêt
Domaines d'application
systèmes d'approvisionnement en eau et de chauffage
Fluide de fonctionnement
eau chaude et froide, liquides non agressifs
Matériau
laiton
Type de connexion et filetage
BSP cylindrique (EN 10226-1, ISO 228) femelle-femelle
Taille du filetage :
½" (DN 15, 15 mm)
¾" (DN 20, 20 mm)
1" (DN 25, 25 mm)
Température des liquides de fonctionnement
de -20 °C à +170 °C
Le gel du fluide dans la canalisation peut gravement endommager la vanne et le moteur électrique.
Bride de montage
pour fixer un moteur électrique sur une vanne d'arrêt
Conforme à la norme ISO 5211.
Poignée sur le support de montage
Pour couper manuellement l'alimentation en eau sans outils en cas d'urgence.
Moteur électrique
Couple
jusqu'à 8,5 N•m
Pression de fonctionnement
jusqu'à 10 bar
Vitesse d'arrêt
jusqu'à 7 secondes
La valeur peut augmenter si la vanne est bouchée ou bloquée.
Contrôle à distance
contrôle et configuration dans les applications Ajax
Les applications Ajax fournissent toutes les informations relatives à l'appareil : état actuel de la vanne (ouverte/fermée), état de la charge de la batterie, alimentation électrique externe et communication avec une centrale.
Commande manuelle
le bouton de commande sur le boîtier du moteur électrique
Ouvre/ferme la vanne lorsqu'on appuie dessus.
Fonctionnalités supplémentaires
Installation
ne nécessite pas d'outils et de démontage du boîtier
4 positions de montage possibles du moteur électrique par rapport à la vanne
verrou anti-sabotage pour rendre plus difficile le démontage non autorisé du moteur électrique
La conception permet l'entretien et la réparation dans des endroits difficiles d'accès : tunnel à tuyauteries, coffrets techniques, murs, etc. Il est possible de remplacer l'unité motrice sans démonter la vanne d'arrêt.
Indication LED
La LED située sous un logo Ajax sur le boîtier signale l'état du moteur électrique.
Scénario d'automatisation
réponse à l'alarme
réponses au changement de mode de sécurité
actions programmées
scénarios par température
scénarios par humidité
scénarios par niveau de CO2
en appuyant sur Button
en appuyant sur LightSwitch
Notification de surchauffe
La notification est envoyée aux applications Ajax lorsque la température de l'appareil dépasse +60°C et lorsqu'elle revient à la normale.
Recommandations
L'appareil est conçu pour une utilisation en intérieur uniquement. Contactez un plombier pour installer la vanne d'arrêt.
Protection anti-sabotage
Protection contre l'usurpation des données
authentification du dispositif
Détection de perte de communication
en 36 s
La durée dépend des paramètres Jeweller (ou Jeweller/Fibra).
Alarme anti-sabotage
Notifie les tentatives de détacher le boîtier du support de montage.
Verrous de montage pour la fixation
Le kit complet comprend deux options :
Verrou standard (préinstallé) – fixe un moteur électrique sur une vanne d'arrêt . S'enlève facilement pour un accès rapide à la vanne.
Verrou anti-sabotage – utilisé à la place d'un verrou standard. Permet de sécuriser un moteur électrique sur la vanne afin de compliquer un démontage non autorisé.
Alimentation
Batteries préinstallées
4 × batterie CR123A
Jusqu'à 3 ans d'autonomie.
Alimentation externe en option
7,5–14 V⎓, de 1,8 А
Les paramètres recommandés pour l'alimentation externe sont 9–12 V⎓, 2 A. Les batteries sont utilisées comme solution de secours lorsqu'une alimentation externe est connectée. Utilisez un câble rond 2 × AWG22 d'un diamètre extérieur de 3,0–3,7 mm pour connecter une alimentation électrique externe.
Boîtier
Dimensions
104 × 140 × 70 mm
Vanne d'arrêt ½" (DN 15) avec moteur électrique.
104 × 150 × 70 mm
Vanne d'arrêt ¾" (DN 20) avec moteur électrique.
104,5 × 159 × 70 mm
Vanne d'arrêt 1" (DN 25) avec moteur électrique.
93 × 70 × 95 mm
Moteur électrique.
75 × 27 mm
Vanne d'arrêt ½" (DN 15).
80 × 32 mm
Vanne d'arrêt ¾" (DN 20).
90 × 41 mm
Vanne d'arrêt 1" (DN 25).
Poids
869 g
Vanne d'arrêt ½" (DN 15) avec moteur électrique.
1 012 g
Vanne d'arrêt ¾" (DN 20) avec moteur électrique.
1 336 g
Vanne d'arrêt 1" (DN 25) avec moteur électrique.
536 g
Moteur électrique.
333 g
Vanne d'arrêt ½" (DN 15).
476 g
Vanne d'arrêt ¾" (DN 20).
800 g
Vanne d'arrêt 1" (DN 25).
Portée de la température de fonctionnement
de 0°C à +60°C
Humidité admissible
jusqu'à 95 %
Couleurs
Noir
Kit complet
Ajax WaterStop Jeweller
4 batteries CR123A Préinstallé.
Vanne RuB 1/2" (DN20)
2 verrous pour sécuriser le moteur électrique
Ecrou d'étanchéité
Guide de démarrage rapide
